teknologi: | Inverter frekuensi tinggi | Kisaran keluaran: | Amper: 100 - 15,000 |
---|---|---|---|
Volt: | 0,01-9,99 | KW: | 0,1-60 |
Rentang Periode Pengelasan (CYC): | 9999 | Mode Kontrol Keluaran: | Arus, tegangan, daya |
Arus, tegangan, daya Monitor bawaan: | Ya. | Otomatisasi Siap: | Ya. |
Daya masukan: | 380 - 480 VAC | Fase tunggal atau 3: | 3 fase |
Ukuran (P x L x T): | 502*200*284 | ||
Cahaya Tinggi: | Sumber Daya Frekuensi Tinggi,Sumber daya presisi CRW-H8600A,sumber daya las 60KW |

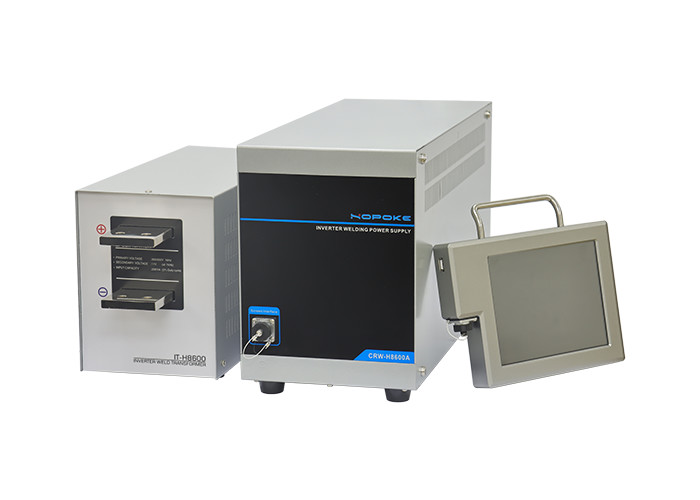

CRW SERIES FREQUENCY tinggi presisi pengelasan power supply
Sumber daya pengelasan presisi frekuensi tinggi dengan teknologi Inverter canggih CRW-H8600A
Ⅰ. Karakteristik catu daya
1Teknologi Inverter Terobosan
Mendukung 1khz hingga 5Khz frekuensi bebas switching. Dan siklus kontrol tertinggi adalah 0,2ms. Frekuensi kontrol meningkat 100 kali dibandingkan dengan mesin AC konvensional.Dibandingkan dengan produk serupaSementara itu, teknologi inverter lebih maju!
2. 6 mode kontrol utama
Memiliki 6 metode kontrol opsional, yang dapat beradaptasi dengan berbagai lingkungan las yang kompleks.lebar pulsa konstan, kontrol hibrida lanjutan.
3. 8 inci HD touch waveform display
Layar sentuh 8 inci definisi tinggi memiliki antarmuka manusia-mesin yang indah dan dilengkapi dengan fungsi osiloskop dan detektor.Fitur ini dapat menampilkan 8 bentuk gelombang las nyata dan data las yang sesuai seperti arus las, tegangan, daya dan bentuk gelombang resistensi secara real time, yang mudah untuk memantau konsistensi las dan kualitas las.
4. Kemampuan kontrol kualitas yang sangat baik
Untuk standar tinggi konsistensi las dan persyaratan stabilitas, mesin mendukung fungsi tekanan pemicu.maka mulai daya pada, untuk memastikan bahwa tekanan produk dari setiap pengelasan konsisten. sementara itu juga mendukung fungsi dari perpindahan kedalaman peleburan.daya akan dihentikan segera untuk memastikan bahwa kedalaman peleburan produk las benar-benar konsisten.
5Kemampuan pelacakan kualitas las
Memiliki built-in fungsi database, yang dapat mencatat sekitar 5 juta solder sendi arus, tegangan, daya dan data lainnya.juga mendukung ekspor langsung U disk untuk menghasilkan laporan untuk memfasilitasi pelacakan kualitas lasAkhirnya, ia memiliki built-in modul catatan alarm historis untuk membantu menganalisis penyebab alarm.
6. Penentuan kualitas las yang lebih fleksibel
Fungsi pemantauan las dapat secara otomatis menentukan apakah ada masalah dalam proses las.pemantauan tekanan dan perpindahanSetelah output melebihi batas atas dan bawah yang ditetapkan, peringatan abnormal akan dikeluarkan.
7. Berbagai fungsi pemantauan perlindungan
Dibangun-in hingga 22 kesalahan diagnosis, tindakan perlindungan alarm dan fungsi pemantauan abnormalitas diri..
8. antarmuka yang kaya dan spesifikasi ganda
Mendukung 32 set penyimpanan parameter, yang nyaman untuk pengelasan multi-varietas (terluas).RS-232, RS-485, Ethernet, dll) untuk memfasilitasi kontrol otomatisasi eksternal.
9. Penghitungan dan manajemen otoritas
Dibangun dalam beberapa mode penghitung las untuk memenuhi persyaratan penghitungan dari benda kerja yang berbeda pada kesempatan yang berbeda.modul izin tingkat 3 yang dibangun untuk memenuhi kebutuhan operator yang berbeda.
Ⅱ. Spesifikasi catu daya
1Spesifikasi sumber daya:
Model produk | CRW-H4800A | CRW-H8600A | CRW-H100K5 | |
Tegangan catu daya | Tiga fase 380 v (50/60 hz) | |||
Frekuensi kontrol | 1kHz / 2kHz / 3kHz / 4kHz / 5kH | |||
Arus las maksimum | 4000A | 8000A | 15000A | |
Kekuatan nominal | 15KVA | 25KVA | 90KVA | |
Mode kontrol | Lebar denyut tetap/puncak primer tetap/arus sekunder tetap/tegangan tetap/kekuatan tetap/kontrol hibrida | |||
Jumlah spesifikasi las | 32 set spesifikasi las | |||
Pengaturan Waktu Las |
Waktu pra-pengisian | 0-9999ms (milisekund) | ||
Waktu tekanan | 0-9999ms (milisekund) | |||
Perlahan sekali. | 0-9999cyc (gelombang mingguan) | |||
Pengelasan 1 kali | 0-9999cyc (gelombang siklik) | |||
Perlahan sekali. | 0-9999cyc (gelombang mingguan) | |||
Waktu pendinginan | 0-9999cyc (gelombang mingguan) | |||
Perlahan naik 2 kali | 0-9999cyc (gelombang mingguan) | |||
Pengelasan 2 kali | 0-9999cyc (gelombang siklik) | |||
Perlahan 2 kali | 0-9999cyc (gelombang mingguan) | |||
Perlahan naik 3 kali | 0-9999cyc (gelombang mingguan) | |||
Las 3 kali | 0-9999cyc (gelombang siklik) | |||
Perlahan 3 kali | 0-9999cyc (gelombang mingguan) | |||
Waktu penyimpanan | 0-9999ms (milisekund) | |||
Waktu istirahat | 0-9999ms (milisekund) | |||
Akhir zaman | 0-9999ms (milisekund) | |||
siklus | 0-9 kali | |||
Jangkauan set arus sekunder | 0.1~4.00 KA | 0.2 ~ 8.00 KA | 0.3 ~ 15.00 KA | |
Jangkauan pengaturan lebar denyut |
1% - 100%. 1% - 100%. 1% - 100%. |
|||
Jangkauan pengaturan tegangan sekunder | 0.01-10 v | |||
Jangkauan pengaturan daya | 0.1 KW, 15 KW | 0.2 KW sampai 25 KW | 0.2 KW - 60 KW | |
Dimensi eksternal mm (L*W*H) | 502*200*284 | 549*220*320 | ||
Berat dari | 20kg | 22kg | ||
Transformer adaptor | IT-H4800 | IT-H8600 | IT-H100K |
2Spesifikasi transformer:
Model | IT-H4800 | IT-H8600 | IT-H100K |
Tegangan pasokan | PWM 500 v | PWM 500 v | PWM 500 v |
Kekuatan nominal | 15kVA | 25kVA | 90kVA |
Tegangan utama nominal | 500V | 500V | 500V |
Tidak ada beban tegangan sekunder | 10V | 11V | 11V |
Penggunaan Maksimal | 4000A ((5%) | 8000 A ((10%) | 15000 A (10%) |
Cara pendinginan | Pendingin udara | Air didinginkan | Air didinginkan |
Frekuensi input | 1-5kHz | 1-5kHz | 1-5kHz |
Transformator roll ratio | 50:1 | 45:1 | 45:1 |
Dimensi eksternal mm (L*W*H) | 379*182.5*254 | 461.5*162.5*228 | 484*162.5*228 |
Berat dari | 15 KG | 20kg | 21kg |
